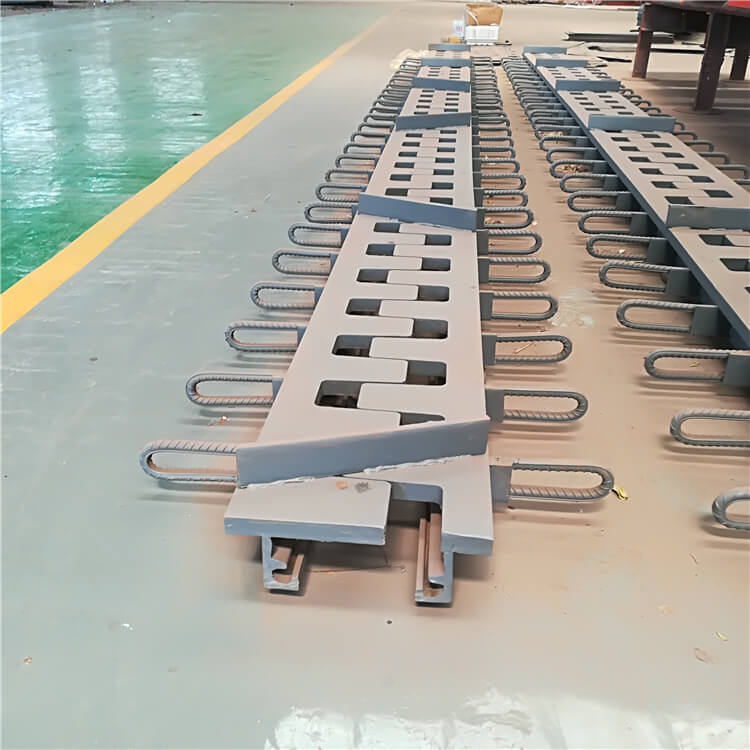

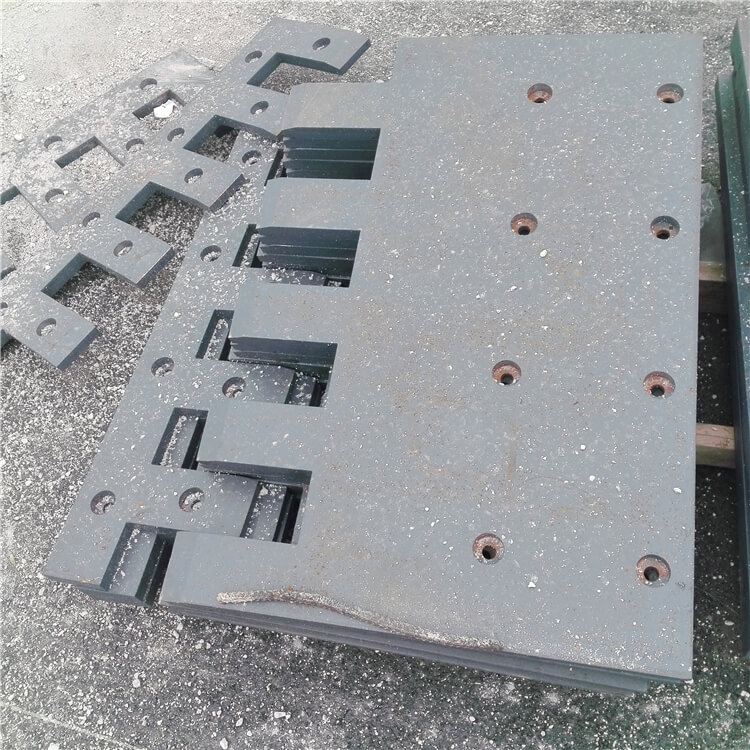

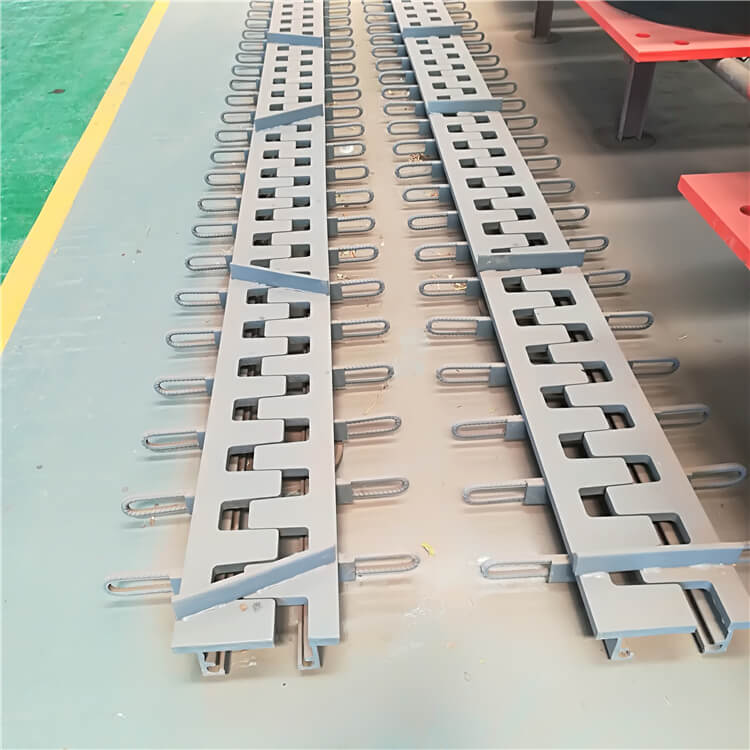

SF梳形钢板伸缩装置(梳齿型伸缩缝)规格型号：
钢板梳齿型伸缩缝装置的主要特性：
1.）伸缩量大、浅埋设
钢板梳齿型伸缩缝装置，设计容许伸缩量40～1000mm适用于各种不现梁体结构，不同跨度的新建桥梁和老桥改建，伸缩量大，使用范围广。
钢板梳齿型伸缩缝装置，整体结构高度30～40mm。均不用改变原梁端结构，浅埋设就能达到有效的锚固强度。一般情况下，伸缩量>80mm以后，其它类型的伸缩装置整体高度高，异型钢伸缩装置整体高度>250mm。设计时，必须对梁端结构进行特殊处理，同时增加施工难度因此，伸缩量大，浅埋设充分显示出本伸缩装置的特有的技术优势。
2.）梳型伸缩间隙有自动清渣
各种不同类型的伸缩装置，普遍存在一个共同的问题。伸缩间隙内有灰渣、硬物堵塞，严重时影响梁体的正常伸缩。钢板梳齿型伸缩缝装置，由于结构的特殊处理，梳齿伸缩间隙位于单侧梁的端面上，同时梳型底面有不锈钢滑板垫层，灰渣和硬物只能留在表面，这样能借助梳型钢板的伸缩过程和车辆行驶的作用，自动将灰渣、硬物排出伸缩间隙，从而不会造成堵塞，不需人工清理，不影响梁体的正常伸缩。
3.）具有极好的防水、防尘性能。
钢板梳齿型伸缩缝装置设置二层氯丁橡胶防水层，并在梳型钢板伸缩间隙内浇灌防水油膏，达到极好的防水防尘作用，有效地保护桥下结构物及延缓支座的腐蚀，延长桥梁的使用寿命。
4.）伸缩装置与路面整体性能好
钢板梳齿型伸缩缝装置采用刚柔结合等措施，从构造上较彻底地消除了汽车行驶时产生跳车的条件，伸缩装置两侧采用高标号带状刚性砼保护，整体刚性好。因此，车辆行驶平稳，无冲击震动，减少桥梁的冲击力，减少噪音，延长桥梁及车辆使用年限。

钢板梳齿型伸缩缝装置参数表

型号	允许伸缩量	钢板厚度	锚固螺栓	结构宽度（闭口）	结构高度	设置面层高度	设置面层高度
80	80	28	M18×180	750	33	≥120	≥180
100	100	28	M18×180	790	33	≥120	≥180
120	120	30	M18×180	830	35	≥120	≥180
140	140	30	M18×180	870	35	≥120	≥180
160	160	30	M20×200	940	35	≥130	≥200
180	180	32	M20×200	980	37	≥130	≥200
200	200	32	M20×200	1020	37	≥130	≥200
220	220	32	M20×200	1040	37	≥130	≥200
240	240	34	M20×200	1060	39	≥150	≥200
260	260	34	M20×200	1120	39	≥150	≥200
280	280	34	M20×200	1170	39	≥150	≥200
300	300	34	M20×200	1270	39	≥150	≥250
320	320	36	M24×240	1290	41	≥150	≥250
340	340	36	M24×240	1350	41	≥150	≥250
360	360	36	M24×240	1410	41	≥150	≥250
400	400	36	M24×240	1470	41	≥150	≥250

注：（1）按装时采用打孔插入螺栓安装方法时的槽口深度
（2）按装时采用钢筋网螺栓固定方法时的槽口深度

钢板梳齿型伸缩缝装置气温与安装宽度对照表

规格 Model	位置 Position	气温℃ Temperature								S(mm)
规格 Model	位置 Position	-15	-5	0	15	25	35	45	C	S(mm)
80	B mm	830	818	812	795	783	772	760	300	0-80	接Dmm减10
80	D mm	80	68	62.5	45	33.2	21.7	10	300	0-80	接Dmm减10
100	B mm	890	877	870	850	837	823	810	300	0-100	接Dmm减20
100	D mm	100	87	80	60	47	33.4	20	300	0-100	接Dmm减20
120	B mm	950	933.5	920	900	883.3	767	850	300	0-120	接Dmm减20
120	D mm	120	103.5	90	70	53.3	37	20	300	0-120	接Dmm减20
140	B mm	1010	990	980	950	930	910	890	300	0-140	接Dmm减20
140	D mm	140	120	110	80	60	40	20	300	0-140	接Dmm减20
160	B mm	1100	1077	1065	1030	1007	983	960	300	0-160	接Dmm减20
160	D mm	160	137	125	90	67	43	20	300	0-160	接Dmm减20
180	B mm	1160	1133.5	1120	1080	1053	1027	1000	300	0-180	接Dmm减20
180	D mm	180	153.5	140	100	73	47	20	300	0-180	接Dmm减20
200	B mm	1220	1190	1175	1130	1100	1070	1040	350	0-200	接Dmm减20
200	D mm	200	170	155	110	80	50	20	350	0-200	接Dmm减20
220	B mm	1260	1227	1210	1160	1127	1093	1060	350	0-220	接Dmm减20
220	D mm	220	187	170	120	87	53	20	350	0-220	接Dmm减20
240	B mm	1300	1263	1245	1190	1153	1117	1080	350	0-240	接Dmm减20
240	D mm	240	203	185	130	93	57	20	350	0-240	接Dmm减20
260	B mm	1380	1340	1320	1260	1220	1180	1140	350	0-260	接Dmm减20
260	D mm	260	220	200	140	100	60	20	350	0-260	接Dmm减20
280	B mm	1450	1385	1385	1320	1277	1233	1190	350	0-280	接Dmm减20
280	D mm	280	215	215	150	107	63	20	350	0-280	接Dmm减20
300	B mm	1570	1525	1502	1435	1390	1345	1300	400	0-300	接Dmm减30
300	D mm	300	255	232	165	120	75	30	400	0-300	接Dmm减30
320	B mm	1610	1562	1538	1465	1417	1368	1320	400	0-320	接Dmm减30
320	D mm	320	272	248	175	127	78	30	400	0-320	接Dmm减30
340	B mm	1690	1638	1613	1535	1483	1432	1380	400	0-340	接Dmm减30
340	D mm	340	288	263	185	133	82	30	400	0-340	接Dmm减30
360	B mm	1770	1715	1687	1605	1550	1495	1440	400	0-360	接Dmm减30
360	D mm	360	305	277	195	140	85	30	400	0-360	接Dmm减30
400	B mm	1870	1808	1778	1685	1623	1562	1500	400	0-400	接Dmm减30
400	D mm	400	338	328	215	153	92	30	400	0-400	接Dmm减30
